粒子鋼回轉窯介紹
此視頻為河南宏科重工3x60m,日產200噸石灰回轉窯生產線案例現場，由于視頻涉及公司機密，需要獲得更多視頻資料請聯系我們?cè)诰€客服，或者撥打業務電話：0371-67846980.
鋼渣粒子鋼是在鋼廠廢爐料里面分選出來的一種粒子鋼，它的顆粒比較細小，含鐵水量都在85%以上，但是鋼廠在回?zé)挼倪^程中不容易冶煉，因?yàn)榱Ｗ愉撌且环N比較松散顆粒比較細小的顆粒，在鋼廠冶煉過程中容易流失，浪費了資源、提高了成本。粒子鋼回轉窯熱壓成型系統解決了上述弊端。以廢舊金屬礦渣為原材料加工成可供回收利用的鐵塊，鐵餅，鋼餅，便于后期回收利用。從而解決了這一難題。

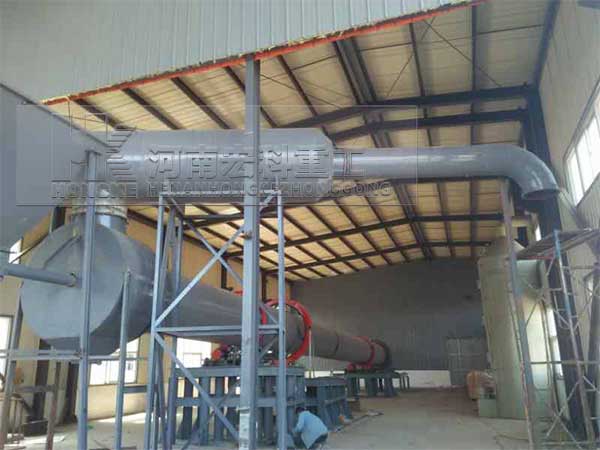

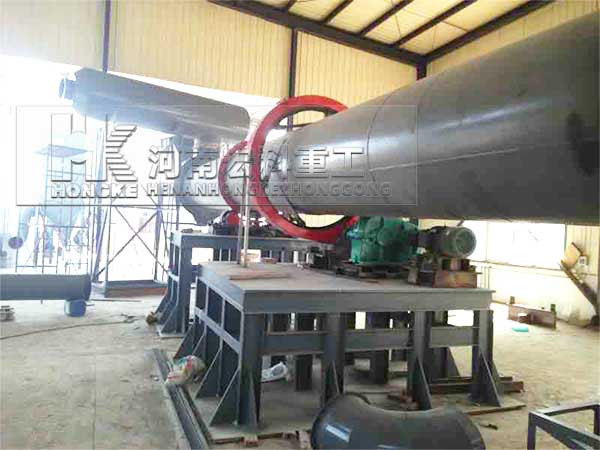

粒子鋼回轉窯圖片

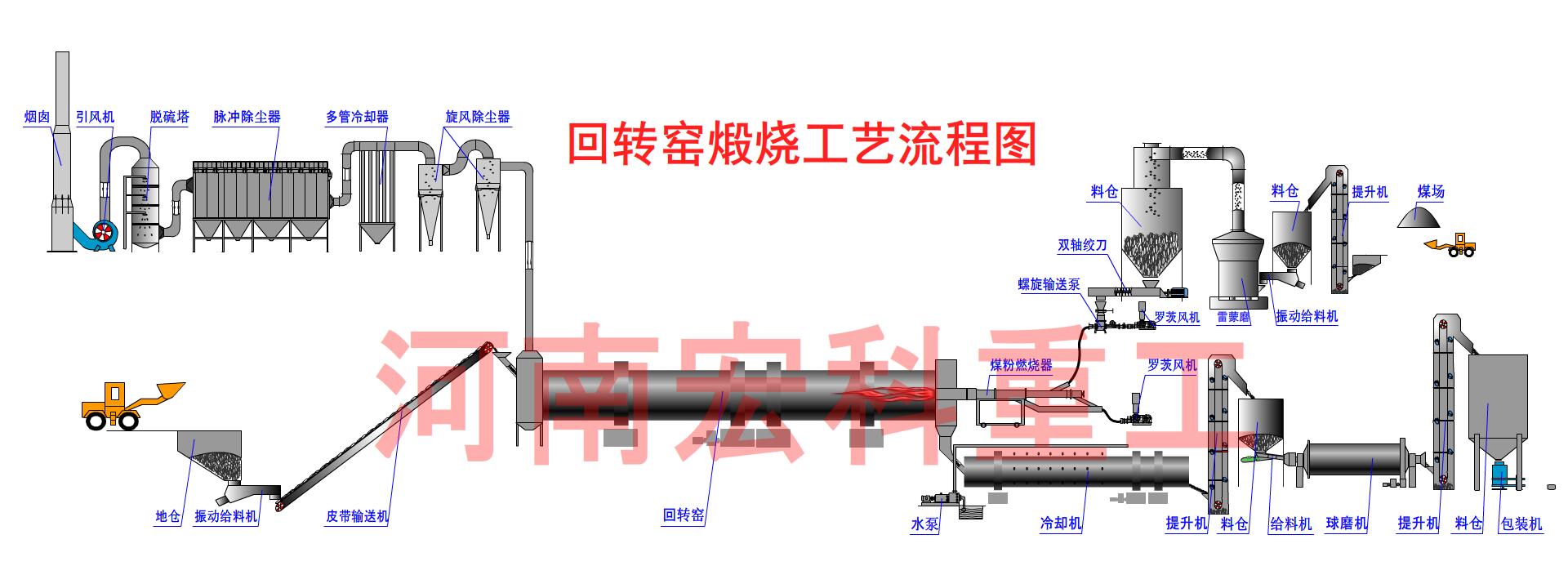

粒子鋼回轉窯工作原理
原礦從儲庫經電子皮帶計量秤、皮帶輸送機、穩料倉、鎖風閥直接喂入回轉窯窯尾，窯尾只設穩料倉，以減少投資。礦石進入回轉窯首先進行加熱，原礦在窯內和熱氣流逆向移動，在加熱區原礦被加熱到還原溫度后進入到還原區，還原區火焰中心溫度控制在1000℃左右，還原區熱氣氛溫度控制700℃左右與還原煤氣反應還原成磁鐵礦。之后進入冷卻帶，與進入的煤氣相遇，煤氣受到預熱，礦石被冷卻后排出窯外，經連續斗式輸送機水冷后，入儲庫待選。粒子鋼回轉窯主要是采用塊、粉混燒，以降低運營成本。
粒子鋼回轉窯性能特點
1.粒子鋼鐵水位降低率低
系統采用特殊調節手段對粒子鋼加熱終溫進行精確控制，粒子鋼的氧化率很低，因此與原料相比，粒子鋼成型后鐵水率降低幅度一般可以控制在2%以下。
2.粒子鋼質量耗損率低。
系統封閉性較好，因此，系統粒子鋼幾乎沒有損耗。
3系統運行電耗低
系統采用較先進設計方法，系統總功率比常規系統降低20%左右。
4系統造價較低
系統傳熱系數合理，系統尺寸大幅度降低，其由于溫度分區控制，低溫區材料厚度降低，所以，與常規設計相比，本熊造價降低約30%左右。
5系統事故率低
通過模擬計算，系統進煙口采用較低設計溫度，且采用特殊措施根據原材料條件進行調節，所以，爐襯工作溫度水平不會超過雜質熔化溫度，不會出現粘圈事故，且耐材無粘圈事故，且耐材無粘圈損壞現象，系統作業率大幅度上升。
粒子鋼回轉窯技術參數
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
|---|---|---|---|---|---|---|---|---|
| 直徑 | 長度 | 斜度（%） | 產量（t/d） | 轉速（r/min） | ||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3.0 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ---- |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3.0 | 60 | 4 | 800 | 0.3-2 | 100 | 310 | ---- |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余熱發電窯 |
| Φ4.0×56 | 4.0 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
